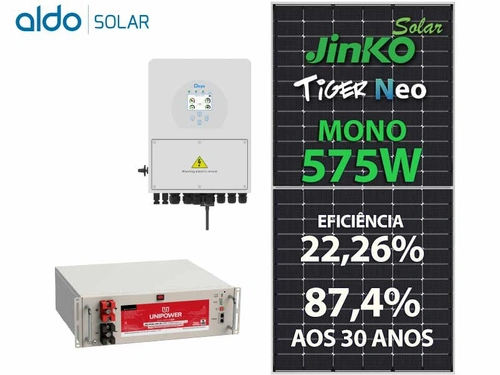

Gerador De Energia Solar Deye Hibrido Sem Estrutura Deye Gf 5,18kwp Jinko Tiger Neo Mono 575w Sun 5kw Hib 2mppt Bif 127/
Ref.: A287591-6O
Gerador De Energia Solar Deye Hibrido Sem Estrutura Deye Gf 5,18kwp Jinko Tiger Neo Mono 575w Sun 5kw Hib 2mppt Bif 127/
R$ 60.391,64
ou 12x de R$ 6.634,93 no cartão
Descrição
Gerador de Energia Fotovoltaico com potência de 5,18 kWp
|INFORMAÇÕES TÉCNICAS DO PAINEL|
Principais recursos do Painel:
Tecnologia Multi Busbar: Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.
Resistência PID: Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado econtrole de materiais.
Durabilidade contra condições ambientais extremas: Alta resistência à névoa de sal e amônia.
Melhor garantia na geração: Garantia do produto de 12 anos, garantia de potência linear de 87,4% aos 30 anos.
Certificações: Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018 - Produtos com certificação IEC61730, IEC61215
Dados elétricos
Potência no ponto máximo de potência - 575W
Tensão no ponto máximo de potência - 42,22V
Corrente no ponto máximo de potência - 13,62A
Tensão em Circuito Aberto - 50,88V
Corrente de Curto Circuito - 14,39A
Eficiência = 22,26%
Tolerância de potencias positiva 0~+3%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)
Características de temperatura
Coeficiente de temperatura (Pmax) -0.30% / °C
Coeficiente de temperatura (Voc) -0.25% / °C
Coeficiente de temperatura (Isc) 0.046% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A
Dados mecânicos
Formato 2278 mm × 1134 mm × 35 mm (incluindo a estrutura)
Peso 28kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula N-Type monocristalina
Caixa de junção Classe de proteção IP68
Híbridos Deye
Maiores rendimentos / Seguro e confiável / Smart / Amigável
A principal tarefa de um inversor on grid é converter a energia CC gerada a partir do painel fotovoltaico em energia CA utilizável. Os inversores híbridos vão um passo além e funcionam com baterias para armazenar também o excesso de energia. No mundo em desenvolvimento, os inversores híbridos são mais necessários para compensar as redes fracas ou intermitentes ou a falta de eletricidade na rede.
48V Muito mais seguro
Os inversores híbridos Deye monofásicos e trifásicos adotam bateria de 48V. Portanto, o sistema de armazenamento de energia solar é mais seguro e confiável em comparação com o sistema de bateria de alta tensão.
Solução para horário de ponta
O inversor controla e monitora a conexão da eletricidade das usinas. Além disso, também controla a desconexão do excesso de energia das usinas. Ele garante o despacho de energia no horário de pico com base na demanda.
Confiável
- Proteção de iluminação fotovoltaica, proteção anti-ilusão, proteção contra vazamento de corrente etc.
- Apoie a energia da loja da DG quando necessário, garanta que o sistema funcione dentro de 7 * 24H
- Grau de proteção IP65, adaptar-se ao interior e exterior usando
- Alternar automaticamente do modo on-grid para off-grid em 4ms
- Função de exportação zero, reação rápida dentro de 200ms no modo de exportação zero
Evite os apagões
Em caso de desligamento da energia, o inversor evita apagões, comutando o fornecimento de energia aos sistemas que mais a demandam. O inversor híbrido também pode ser usado para comutar a fonte de alimentação direta das centrais elétricas principais para uma conexão de rede a rede.
Plataforma de monitoramento inteligente
Graças à plataforma de monitoramento inteligente, os produtos inversores Deye suportam desligamento remoto imediatamente quando ocorre um acidente. Configuração de parâmetros e atualização de FW remotamente, o que torna a OEM da planta fotovoltaica mais fácil.
Diferenciais:
LCD de toque colorido
Arau de proteção IP65
6 períodos de tempo para carga / descarga da bateria
Máx. corrente de carga / descarga de 190A
Acoplamento DC e AC acoplado para reformar o sistema solar existente
Suporte ao armazenamento de energia de gerador a diesel
48V bateria de baixa tensão, segura e confiável
Aplicativo exclusivo Smart Load e função de corte de pico de grade
Transferência rápida de 4 ms do modo on-grid para o modo off-grid, resultando que o ar condicionado de frequência fixa tradicional funciona bem
Modelo: SUN-5K-SG01LP1-US
Tipo da Bateria: Chumbo-ácido ou íon-lítio
Faixa de tensão da bateria (V): 40~60
Corrente máxima de carregamento (A): 190
Corrente máxima de descarga (A): 190
Curva de carregamento: 3 estágios / Equalização
Dados de Entrada da Bateria: Auto adaptação ao BMS
Dados de Entrada do String FV
Potência de entrada CC máxima (W): 6500
Tensão de entrada fotovoltaica CC (V): 370 (125~500)
Tensão de partida (V): 125
Faixa de operação do MPPT (V): 150-425
Faixa de tensão CC à Plena Carga: 300-425
Nº de MPPT/ N° de Strings por MPPT : 2/1
Corrente Curto-Circuito FV (A): 13+13
Corrente Máxima de Curto-Circuito FV (A): 17+17
Dados de Saída CA
Saída nominal CA e potência UPS (W) - 5000
Potência máxima de saída CA (W): 5500
Corrente nominal de saída CA (A): 20.8
Corrente CA máxima (A) : 22.9
Máxima corrente de passagem CA (A): 40
Potência de pico (fora da rede): Dobro da potência nominal, 10 S
Fator de potência : 50 / 60Hz L1/L2/N(PE) 120/220v (bifásico).
Tipo de Rede: Bifásico 2/3 de fase monofásico
Corrente de injeção CC (mA)
: THD<3% (Carga linear<1.5%)
Eficiência
Eficiência máxima: 97.60%
Eficiência Euro: 97,00
Eficiência MPPT: 99,90
Proteção
Proteção contra descargas atmosféricas na entrada PV
Proteção anti-ilhamento
Proteção de polaridade reversa do string PV
Detecção de resistência de isolamento
Unidade de Monitoramento de Corrente Residual
Proteção contra sobrecorrente de saída
Proteção contra surto
Bateria Química Segura
A Unipower LiFePO4 é segura e confiável, maior eficiência, instalação no chão ou na parede, expansão flexível
Unipower UPLFP48100 é mais econômica, será feito para áreas residenciais e comerciais leves
| INFORMAÇÕES TECNICAS |
Modelo: UPLFP48-100 3U
Tensão: 48 V
Capacidade C5: 100Ah Energia C5: 5000 Wh
Tipo Terminal: 2 x DSTB22-2-2-M6
Peso: 44 kg
Tensão de Operação: 42V ~ 54V
Tensão de Carga: 53,4V ~ 54,0V
Corrente máx. de recarga: 100A
Corrente máx. de descarga contínua: 100A
Corrente máx. de descarga: 200A (por 2 segundos)
Tensão de corte: 42V
Vida útil cíclica 90% DoD: = 6000 ciclos
E ciência de recarga: 98%
Temperatura de operação: descarga -20°C ~ 55°C Recarga: 0°C ~ 55°C
Temperatura de armazenamento: -20°C ~ 55°C
Tempo de armazenamento: 12 meses a 25°C
Padrão de segurança: UL1642 nível célula
Garantia: 10 anos
*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS
Área minima necessária - #AREA# m²
Peso sobre o telhado - 20Kg/m² (com estrutura)
1 ARRANJO DE 9 PAINEIS EM SERIE NA MPPT 1
Trilhos para fixação dos painéis em alumínio
O gerador de energia fotovoltaico de 5,18 kWp é composto por:
50 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL 50 PRETO
50 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL 50 VERMELHO
2 STAUBLI CONECTOR MC4 32.0016+17P0002 - 02 PARES DE CONECTORES MC4
9 PAINEL SOLAR JINKO JKM575N-72HL4-V TIGER NEO 575W 144 CEL. N TYPE MONO 22,26% EFICIENCIA
1 INVERSOR SOLAR DEYE SUN-5K-SG01LP1-US 5KW BIFASICO 127/220V 2MPPT MONITORAMENTO
3 BATERIA SOLAR LITIO UNIPOWER BATERIA LITIO UNIPOWER LFP 48V 100AH UPLFP48100 4,8KW
