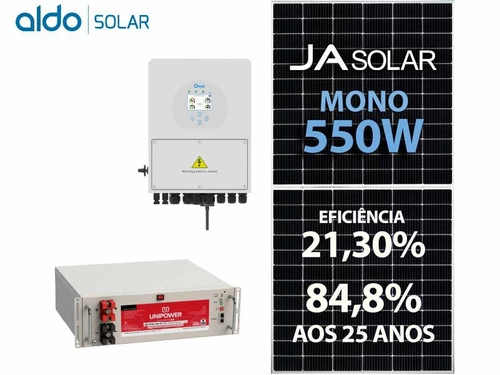

Gerador De Energia Solar Deye Hibrido Sem Estrutura Deye Gfh 2,75kwp Ja 550w Sun 3kw 220v Ucb Litio 4,32kwh
Ref.: A286646-2O
Gerador De Energia Solar Deye Hibrido Sem Estrutura Deye Gfh 2,75kwp Ja 550w Sun 3kw 220v Ucb Litio 4,32kwh
R$ 23.982,17
ou 12x de R$ 2.634,80 no cartão
Descrição
Gerador de Energia Fotovoltaico com potência de 2,75 kWp
|INFORMAÇÕES TÉCNICAS DO PAINEL|
Principais recursos do Painel
Tecnologia Multi Busbar: Fabricado com células PERC 11BB, a configuração half-cell dos modulos oferece vantagens de maior geração de potência, melhor performance em temperatura, redução dos efeitos dos efeitos de sombreamento na geração de energia, menor risco de hot spot, e maior tolerância para cargas mecânicas.
Melhor Garantia na Geração: Garantia do produto de 12 anos, garantia de potência linear de 25 anos.
Certificações: De Fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018 - Produtos com certificação IEC TS 62941, IEC TS 62615, IEC 61730, UL 61215, UL 61730.
Dados elétricos
Potência no ponto máximo de potência - 550W
Tensão no ponto máximo de potência - 41,96V
Corrente no ponto máximo de potência - 13,11A
Tensão em Circuito Aberto - 49,90V
Corrente de Curto Circuito - 14A
Eficiência = 21,3%
Tolerância de potencias positiva 0~+5W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)
Características de temperatura
Coeficiente de temperatura (Pmax) -0.35% / °C
Coeficiente de temperatura (Voc) -0.275% / °C
Coeficiente de temperatura (Isc) 0.045% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A
Dados mecânicos
Tensão Máxima do Sistema 1500V
Formato 2278 mm × 1134 mm × 30 mm (incluindo a estrutura)
Peso 27,3 kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula PERC 11BB monocristalina
Caixa de junção Classe de proteção IP68
Híbridos Deye
Modelo: SUN-3K-SG04LP1-EU
Tipo da Bateria: Chumbo-ácido ou íon-lítio
Faixa de tensão da bateria (V): 40~60
Corrente máxima de carregamento (A): 70
Corrente máxima de descarga (A): 70
Curva de carregamento: 3 estágios / Equalização
Dados de Entrada da Bateria: Auto adaptação ao BMS
Dados de Entrada do String FV
Potência de entrada CC máxima (W): 3900
Tensão de entrada fotovoltaica CC (V): 370 (125~500)
Tensão de partida (V): 125
Faixa de operação do MPPT (V): 150-425 Faixa de tensão CC à Plena Carga: 300-425
Nº de MPPT/ N° de Strings por MPPT : 1/1
Corrente Curto-Circuito FV (A): 13
Corrente Máxima de Curto-Circuito FV (A): 17
Dados de Saída CA
Saída nominal CA e potência UPS (W) - 3000
Potência máxima de saída CA (W): 3300
Corrente nominal de saída CA (A): 13,6kw
Corrente CA máxima (A) : 15
Máxima corrente de passagem CA (A): 35
Potência de pico (fora da rede): Dobro da potência nominal, 10 S
Fator de potência : 50/60Hz L/N/PE 220/230Vac (monofásico).
Tipo de Rede: Monofásico
Corrente de injeção CC (mA)
: THD<3% (Carga linear<1.5%)
Eficiência
Eficiência máxima: 97.60%
Eficiência Euro: 97,00
Eficiência MPPT: 99,90
Proteção
Proteção contra descargas atmosféricas na entrada PV
Proteção anti-ilhamento
Proteção de polaridade reversa do string PV
Detecção de resistência de isolamento
Unidade de Monitoramento de Corrente Residual
Proteção contra sobrecorrente de saída
Proteção contra surto
Bateria Química Segura
A Unipower LiFePO4 é segura e confiável, maior eficiência, instalação no chão ou na parede, expansão flexível
Unipower UPLFP48100 é mais econômica, será feito para áreas residenciais e comerciais leves
| INFORMAÇÕES TECNICAS |
Modelo: UPLFP48-100 3U
Tensão: 48 V
Capacidade C5: 100Ah Energia C5: 5000 Wh
Tipo Terminal: 2 x DSTB22-2-2-M6
Peso: 44 kg
Tensão de Operação: 42V ~ 54V
Tensão de Carga: 53,4V ~ 54,0V
Corrente máx. de recarga: 100A
Corrente máx. de descarga contínua: 100A
Corrente máx. de descarga: 200A (por 2 segundos)
Tensão de corte: 42V
Vida útil cíclica 90% DoD: = 6000 ciclos
E ciência de recarga: 98%
Temperatura de operação: descarga -20°C ~ 55°C Recarga: 0°C ~ 55°C
Temperatura de armazenamento: -20°C ~ 55°C
Tempo de armazenamento: 12 meses a 25°C
Padrão de segurança: UL1642 nível célula
Garantia: 10 anos
*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS
Área minima necessária - #AREA# m²
Peso sobre o telhado - 20Kg/m² (com estrutura)
1 ARRANJO DE 5 PAINEIS EM SERIE NA MPPT 1
Trilhos para fixação dos painéis em alumínio
O gerador de energia fotovoltaico de 2,75 kWp é composto por:
50 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL 50 PRETO
50 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL 50 VERMELHO
1 INVERSOR SOLAR DEYE SUN-3K-SG04LP1-EU 3KW MONOFASICO 220V MPPT MONITORAMENTO
2 STAUBLI CONECTOR MC4 32.0016+17P0002 - 02 PARES DE CONECTORES MC4
5 PAINEL SOLAR JA JAM72S30-550/MR 550W DEEP BLUE 144 CEL MONO HALF CELL 21,3% EFICIENCIA
1 BATERIA SOLAR LITIO UNIPOWER BATERIA LITIO UNIPOWER LFP 48V 100AH UPLFP48100 4,8KW
