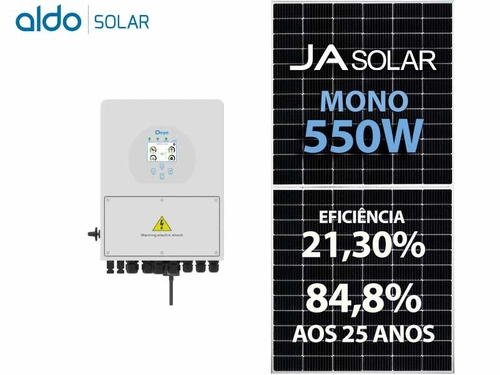

Gerador De Energia Solar Deye Hibrido Solo Romagnole Deye Gfh 3,3kwp Ja 550w Sun 5kw 2mppt 127/220v
Ref.: A292032-7O
Gerador De Energia Solar Deye Hibrido Solo Romagnole Deye Gfh 3,3kwp Ja 550w Sun 5kw 2mppt 127/220v
R$ 20.755,40
ou 12x de R$ 2.280,29 no cartão
Descrição
Gerador de Energia Fotovoltaico com potência de 3,3 kWp
|INFORMAÇÕES TÉCNICAS DO PAINEL|
Principais recursos do Painel
Tecnologia Multi Busbar: Fabricado com células PERC 11BB, a configuração half-cell dos modulos oferece vantagens de maior geração de potência, melhor performance em temperatura, redução dos efeitos dos efeitos de sombreamento na geração de energia, menor risco de hot spot, e maior tolerância para cargas mecânicas.
Melhor Garantia na Geração: Garantia do produto de 12 anos, garantia de potência linear de 25 anos.
Certificações: De Fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018 - Produtos com certificação IEC TS 62941, IEC TS 62615, IEC 61730, UL 61215, UL 61730.
Dados elétricos
Potência no ponto máximo de potência - 550W
Tensão no ponto máximo de potência - 41,96V
Corrente no ponto máximo de potência - 13,11A
Tensão em Circuito Aberto - 49,90V
Corrente de Curto Circuito - 14A
Eficiência = 21,3%
Tolerância de potencias positiva 0~+5W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)
Características de temperatura
Coeficiente de temperatura (Pmax) -0.35% / °C
Coeficiente de temperatura (Voc) -0.275% / °C
Coeficiente de temperatura (Isc) 0.045% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A
Dados mecânicos
Tensão Máxima do Sistema 1500V
Formato 2278 mm × 1134 mm × 30 mm (incluindo a estrutura)
Peso 27,3 kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula PERC 11BB monocristalina
Caixa de junção Classe de proteção IP68
Híbridos Deye
Maiores rendimentos / Seguro e confiável / Smart / Amigável
A principal tarefa de um inversor on grid é converter a energia CC gerada a partir do painel fotovoltaico em energia CA utilizável. Os inversores híbridos vão um passo além e funcionam com baterias para armazenar também o excesso de energia. No mundo em desenvolvimento, os inversores híbridos são mais necessários para compensar as redes fracas ou intermitentes ou a falta de eletricidade na rede.
48V Muito mais seguro
Os inversores híbridos Deye monofásicos e trifásicos adotam bateria de 48V. Portanto, o sistema de armazenamento de energia solar é mais seguro e confiável em comparação com o sistema de bateria de alta tensão.
Solução para horário de ponta
O inversor controla e monitora a conexão da eletricidade das usinas. Além disso, também controla a desconexão do excesso de energia das usinas. Ele garante o despacho de energia no horário de pico com base na demanda.
Confiável
- Proteção de iluminação fotovoltaica, proteção anti-ilusão, proteção contra vazamento de corrente etc.
- Apoie a energia da loja da DG quando necessário, garanta que o sistema funcione dentro de 7 * 24H
- Grau de proteção IP65, adaptar-se ao interior e exterior usando
- Alternar automaticamente do modo on-grid para off-grid em 4ms
- Função de exportação zero, reação rápida dentro de 200ms no modo de exportação zero
Evite os apagões
Em caso de desligamento da energia, o inversor evita apagões, comutando o fornecimento de energia aos sistemas que mais a demandam. O inversor híbrido também pode ser usado para comutar a fonte de alimentação direta das centrais elétricas principais para uma conexão de rede a rede.
Plataforma de monitoramento inteligente
Graças à plataforma de monitoramento inteligente, os produtos inversores Deye suportam desligamento remoto imediatamente quando ocorre um acidente. Configuração de parâmetros e atualização de FW remotamente, o que torna a OEM da planta fotovoltaica mais fácil.
Diferenciais:
LCD de toque colorido
Arau de proteção IP65
6 períodos de tempo para carga / descarga da bateria
Máx. corrente de carga / descarga de 190A
Acoplamento DC e AC acoplado para reformar o sistema solar existente
Suporte ao armazenamento de energia de gerador a diesel
48V bateria de baixa tensão, segura e confiável
Aplicativo exclusivo Smart Load e função de corte de pico de grade
Transferência rápida de 4 ms do modo on-grid para o modo off-grid, resultando que o ar condicionado de frequência fixa tradicional funciona bem
Modelo: SUN-5K-SG01LP1-US
Tipo da Bateria: Chumbo-ácido ou íon-lítio
Faixa de tensão da bateria (V): 40~60
Corrente máxima de carregamento (A): 190
Corrente máxima de descarga (A): 190
Curva de carregamento: 3 estágios / Equalização
Dados de Entrada da Bateria: Auto adaptação ao BMS
Dados de Entrada do String FV
Potência de entrada CC máxima (W): 6500
Tensão de entrada fotovoltaica CC (V): 370 (125~500)
Tensão de partida (V): 125
Faixa de operação do MPPT (V): 150-425
Faixa de tensão CC à Plena Carga: 300-425
Nº de MPPT/ N° de Strings por MPPT : 2/1
Corrente Curto-Circuito FV (A): 13+13
Corrente Máxima de Curto-Circuito FV (A): 17+17
Dados de Saída CA
Saída nominal CA e potência UPS (W) - 5000
Potência máxima de saída CA (W): 5500
Corrente nominal de saída CA (A): 20.8
Corrente CA máxima (A) : 22.9
Máxima corrente de passagem CA (A): 40
Potência de pico (fora da rede): Dobro da potência nominal, 10 S
Fator de potência : 50 / 60Hz L1/L2/N(PE) 120/220v (bifásico).
Tipo de Rede: Bifásico 2/3 de fase monofásico
Corrente de injeção CC (mA)
: THD<3% (Carga linear<1.5%)
Eficiência
Eficiência máxima: 97.60%
Eficiência Euro: 97,00
Eficiência MPPT: 99,90
Proteção
Proteção contra descargas atmosféricas na entrada PV
Proteção anti-ilhamento
Proteção de polaridade reversa do string PV
Detecção de resistência de isolamento
Unidade de Monitoramento de Corrente Residual
Proteção contra sobrecorrente de saída
Proteção contra surto
*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS
Área minima necessária - #AREA# m²
Peso sobre o telhado - 20Kg/m² (com estrutura)
1 ARRANJO DE 6 PAINEIS EM SERIE NA MPPT 1
Trilhos para fixação dos painéis em alumínio
O gerador de energia fotovoltaico de 3,3 kWp é composto por:
50 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL 50 PRETO
50 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL 50 VERMELHO
2 STAUBLI CONECTOR MC4 32.0016+17P0002 - 02 PARES DE CONECTORES MC4
6 PAINEL SOLAR JA JAM72S30-550/MR 550W DEEP BLUE 144 CEL MONO HALF CELL 21,3% EFICIENCIA
1 INVERSOR SOLAR DEYE SUN-5K-SG01LP1-US 5KW BIFASICO 127/220V 2MPPT MONITORAMENTO
1 ESTRUTURA SOLAR ROMAGNOLE 412675 RS-369 8 PAINEIS SOLO TERRESTRE INCLINACAO 5 A 30 GRAUS 4,80M
1 ESTRUTURA SOLAR ROMAGNOLE 412735 RS-369 ACESSORIOS TERRESTRE 8 PAINEIS MICRO
