Desenvolvido para acionamento de bombas centrífugas e submersas, o CFW500 Solar Drive transforma a energia solar proveniente dos módulos fotovoltaicos, em energia hidráulica, oferecendo excelente rendimento e maximizando o funcionamento do sistema. Dispõe ainda de controle automático de partida e parada da bomba, de acordo com a energia fotovoltaica disponível, além de controle de pressão.

A função do CFW500 em sistemas fotovoltaicos de bombeamento de água é converter energia gerada pelos módulos fotovoltaicos na forma alternada, e aplicar esta energia no acionamento de bombas de água, conforme Bloco diagrama de um sistema fotovoltaico de bombeamento de água.

Aplicações:
• Irrigação de cultivos
• Abastecimento de água para residências rurais
• Abastecimento de água para bebedouro animal
• Movimentar água de cisterna para caixa d‘água
• Transportar a água de poços artesianos para caixas d’água

| INFORMAÇÕES TÉCNICAS DO PAINEL |
Dados elétricos
Potência no ponto máximo de potência - 585W
Tensão no ponto máximo de potência - 43,53V
Corrente no ponto máximo de potência - 13,44A
Tensão em Circuito Aberto - 52,47V
Corrente de Curto Circuito - 14,07A
Eficiência = 22,65%
Tolerância de potencias positiva 0~+3%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.29% / °C
Coeficiente de temperatura (Voc) -0.25% / °C
Coeficiente de temperatura (Isc) 0.046% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A

Dados mecânicos
Formato 2278 mm × 1134 mm × 35 mm (incluindo a estrutura)
Peso 27kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula N-Type monocristalina
Caixa de junção Classe de proteção IP68

| INFORMAÇÕES TÉCNICAS DO INVERSOR |

- Rastreamento do ponto de máxima potência
- Controle de tensão CC e pressão simultânea, com até 4 portas selecionáveis mediante entradas digitais
- Contador de horas de funcionamento e kWh produzidos
- Função dormir/despertar
- Possibilidade de alimentação através do gerador de corrente alternada ou de tensão de rede
- Controle escalar ou vetorial
- Diferentes módulos de E/S e comunicação para se adaptar a diversas exigências
- Comunicação Modbus-RTU através de RS485 de série
- Pode operar em sistemas off-grid

Dados elétricos de entrada CC:
• Tensão máx. de entrada: 810Vcc
• Tensão de funcionamento: 450-760Vcc

Dados elétricos de saída CA (motor):
• Potência nomina: 7,5cv ou 5,6kW
• Tensão de alimentação: Trifásico 380V
• Corrente nominal: 14A

Como dimensionar o Sistema de Bombeamento Solar:
CLIQUE AQUI PARA OBTER MAIS DETALHES

Instalação dos Painéis:
• 2 x arranjo de 14 painéis ligados em série
- A tensão máxima de curto-circuito da série deve ser menor que 410Vcc e a mínima superior a 200Vcc


O gerador de energia fotovoltaico de 16,38 kWp é composto por:

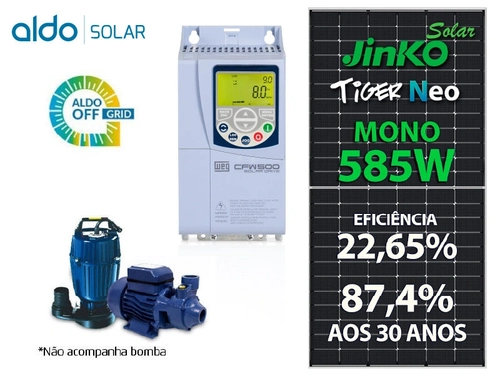

1 INVERSOR SOLAR DRIVE BOMBA WEG 14039041 CFW500 SMART MPPT TRIFASICO 380V 7,5CV CENTRIFUGA OU SUBMERSA
7 ESTRUTURA SOLAR GROUP ASMTC240X000MD04 4 PAINEIS FIXADOR GANCHO TELHA COLONIAL SMART
1 STRING BOX MERZ DEHN MSB-244-16-1000-MDM-BC 4 ENTRADAS E 4 SAIDAS MC4 1005V (2 MPPTS)
7 ESTRUTURA SOLAR GROUP KSMTC240X815MD04 2 PARES PERFIL SMART-X 2,40M
4 STAUBLI CONECTOR MC4 32.0016+17P0002 - 02 PARES DE CONECTORES MC4
100 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL100 PRETO
100 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL100 VERMELHO
28 PAINEL SOLAR JINKO JKM585N-72HL4-V TIGER NEO 585W 144 CEL. N TYPE MONO 22,65% EFICIENCIA /> />
