Desenvolvido para acionamento de bombas centrífugas e submersas, o CFW500 Solar Drive transforma a energia solar proveniente dos módulos fotovoltaicos, em energia hidráulica, oferecendo excelente rendimento e maximizando o funcionamento do sistema. Dispõe ainda de controle automático de partida e parada da bomba, de acordo com a energia fotovoltaica disponível, além de controle de pressão.

A função do CFW500 em sistemas fotovoltaicos de bombeamento de água é converter energia gerada pelos módulos fotovoltaicos na forma alternada, e aplicar esta energia no acionamento de bombas de água, conforme Bloco diagrama de um sistema fotovoltaico de bombeamento de água.

Aplicações:
• Irrigação de cultivos
• Abastecimento de água para residências rurais
• Abastecimento de água para bebedouro animal
• Movimentar água de cisterna para caixa d‘água
• Transportar a água de poços artesianos para caixas d’água

| INFORMAÇÕES TÉCNICAS DO PAINEL |
Dados elétricos
Potência no ponto máximo de potência - 585W
Tensão no ponto máximo de potência - 43,53V
Corrente no ponto máximo de potência - 13,44A
Tensão em Circuito Aberto - 52,47V
Corrente de Curto Circuito - 14,07A
Eficiência = 22,65%
Tolerância de potencias positiva 0~+3%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.29% / °C
Coeficiente de temperatura (Voc) -0.25% / °C
Coeficiente de temperatura (Isc) 0.046% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A

Dados mecânicos
Formato 2278 mm × 1134 mm × 35 mm (incluindo a estrutura)
Peso 27kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula N-Type monocristalina
Caixa de junção Classe de proteção IP68

| INFORMAÇÕES TÉCNICAS DO INVERSOR |

- Rastreamento do ponto de máxima potência
- Controle de tensão CC e pressão simultânea, com até 4 portas selecionáveis mediante entradas digitais
- Contador de horas de funcionamento e kWh produzidos
- Função dormir/despertar
- Possibilidade de alimentação através do gerador de corrente alternada ou de tensão de rede
- Controle escalar ou vetorial
- Diferentes módulos de E/S e comunicação para se adaptar a diversas exigências
- Comunicação Modbus-RTU através de RS485 de série
- Pode operar em sistemas off-grid

Dados elétricos de entrada CC:
• Tensão máx. de entrada: 410Vcc
• Tensão de funcionamento: 250-380Vcc

Dados elétricos de saída CA (motor):
• Potência nomina: 15cv ou 11kW
• Tensão de alimentação: Trifásico 220V
• Corrente nominal: 47A

Como dimensionar o Sistema de Bombeamento Solar:
CLIQUE AQUI PARA OBTER MAIS DETALHES

Instalação dos Painéis:
• 5 x arranjo de 7 painéis ligados em série
- A tensão máxima de curto-circuito da série deve ser menor que 410Vcc e a mínima superior a 200Vcc


O gerador de energia fotovoltaico de 20,48 kWp é composto por:

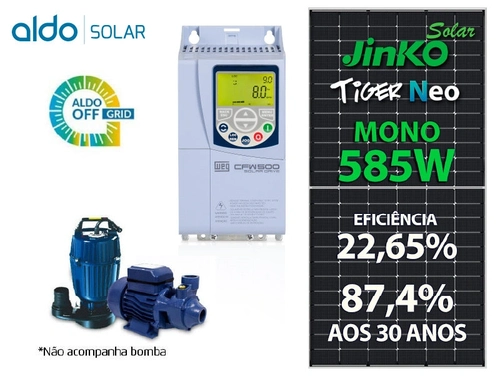

1 INVERSOR SOLAR DRIVE BOMBA WEG 14038901 CFW500 SMART MPPT TRIFASICO 220V 15CV CENTRIFUGA OU SUBMERSA
200 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL200 PRETO
200 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC VERMELHO RL200 VERMELHO
9 ESTRUTURA SOLAR ROMAGNOLE 412135 RS-327 2 PARES PERFIL DE ALUMINIO 2,40 M 4 PAINEIS PRATIC LITE
9 ESTRUTURA SOLAR ROMAGNOLE 412210 RS223 KIT FIXACAO 4 PAINEIS TELHA FIBROCIMENTO PARAFUSO MADEIRA
1 STRING BOX PROAUTO DEHN SBF-6E-1S-1005V QUADRO 6 ENTRADAS 1 SAIDA 1005V (1 MPPT)
4 STAUBLI CONECTOR MC4 32.0016+17P0002 - 02 PARES DE CONECTORES MC4
35 PAINEL SOLAR JINKO JKM585N-72HL4-V TIGER NEO 585W 144 CEL. N TYPE MONO 22,65% EFICIENCIA /> />
