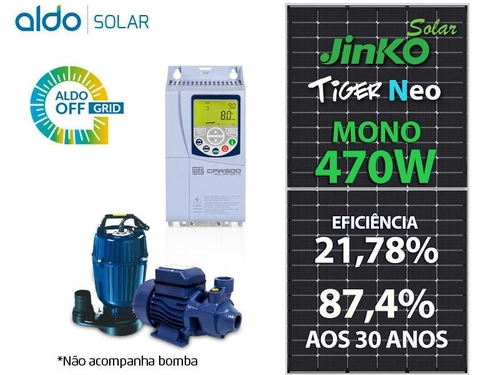

Gerador De Energia Solar Drive Para Motobomba Sem Estrutura Motobomba Geb 7,52kwp Jinko Tiger Neo Mono 470w Drive Cfw500 Trifasico 380v 3cv
Ref.: A220206-6O
Gerador De Energia Solar Drive Para Motobomba Sem Estrutura Motobomba Geb 7,52kwp Jinko Tiger Neo Mono 470w Drive Cfw500 Trifasico 380v 3cv
R$ 15.368,66
ou 12x de R$ 1.688,48 no cartão
Descrição
Desenvolvido para acionamento de bombas centrífugas e submersas, o CFW500 Solar Drive transforma a energia solar proveniente dos módulos fotovoltaicos, em energia hidráulica, oferecendo excelente rendimento e maximizando o funcionamento do sistema. Dispõe ainda de controle automático de partida e parada da bomba, de acordo com a energia fotovoltaica disponível, além de controle de pressão.
A função do CFW500 em sistemas fotovoltaicos de bombeamento de água é converter energia gerada pelos módulos fotovoltaicos na forma alternada, e aplicar esta energia no acionamento de bombas de água, conforme Bloco diagrama de um sistema fotovoltaico de bombeamento de água.
Aplicações:
• Irrigação de cultivos
• Abastecimento de água para residências rurais
• Abastecimento de água para bebedouro animal
• Movimentar água de cisterna para caixa d‘água
• Transportar a água de poços artesianos para caixas d’água
| INFORMAÇÕES TÉCNICAS DO PAINEL |
Principais recursos do Painel
- Célula tipo N: Alta eficiência da célula mesmo em condições de baixa irradiação, menor degradação ao decorrer de sua vida útil, Melhor coeficiente de temperatura.
- Tecnologia Multi Busbar: Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.
- Resistência PID: Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado e controle de materiais.
- Durabilidade contra condições ambientais extremas: Alta resistência à névoa de sal e amônia.
- Melhor garantia na geração: Garantia do produto de 12 anos, garantia de potência linear de 87,4% aos 30 anos.
- Certificações: Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018 - Produtos com certificação IEC61730, IEC61215
Dados elétricos
- Potência no ponto máximo de potência - 470W
- Tensão no ponto máximo de potência - 35,05V
- Corrente no ponto máximo de potência -13,41A
- Tensão em Circuito Aberto - 42,38V
- Corrente de Curto Circuito - 14,15A
- Eficiência = 21,78%
- Tolerância de potencias positiva 0~+3%
- Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)
Características de temperatura
- Coeficiente de temperatura (Pmax) -0.30% / °C
- Coeficiente de temperatura (Voc) -0.25% / °C
- Coeficiente de temperatura (Isc) 0.046% / °C
- Temperatura nominal da célula (NOCT) 45±2°C
- Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
- Tensão máxima do sistema 1500VDC
- Fusível máximo 25A
Dados mecânicos
- Formato 1903 mm × 1134 mm × 30 mm (incluindo a estrutura)
- Peso 24,2 kg ± 5 %
- Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
- Estrutura Alumínio anodizado
- Célula N-Type monocristalina
- Caixa de junção Classe de proteção IP68
| INFORMAÇÕES TÉCNICAS DO INVERSOR |
Solar Drive SFW500:
• Rastreamento do ponto de máxima potência
• Controle de tensão CC e pressão simultânea
• Contador de horas de funcionamento e kWh produzidos
• Função dormir/despertar
• Possibilidade de alimentação através do gerador de corrente alternada ou de tensão de rede
• Diferentes módulos de E/S e comunicação para se adaptar a diversas exigências
• Comunicação Modbus-RTU através de RS485 de série
• Possibilidade de montagem lado a lado.
Dados elétricos de entrada CC:
• Tensão máx. de entrada: 810Vcc
• Tensão de funcionamento: 450-760Vcc
Dados elétricos de saída CA (motor):
• Potência nomina: 3cv ou 2,2kW
• Tensão de alimentação: Trifásico 380V
• Corrente nominal: 6,1A
Como dimensionar o Sistema de Bombeamento Solar:
CLIQUE AQUI PARA OBTER MAIS DETALHES
Instalação dos Painéis:
• 1 x arranjo de 16 painéis ligados em série
- A tensão máxima de curto-circuito da série deve ser menor que 810Vcc e a mínima superior a 360Vcc
O gerador de energia fotovoltaico de 7,52 kWp é composto por:
1 INVERSOR SOLAR DRIVE BOMBA WEG 14039038 CFW500 SMART MPPT TRIFASICO 380V 3CV CENTRIFUGA OU SUBMERSA
1 STRING BOX MERZ DEHN MSB-244-16-1000-MDM-BC 4 ENTRADAS E 4 SAIDAS MC4 1005V (2 MPPTS)
25 CABO SOLAR 2K SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC PRETO
25 CABO SOLAR 2K SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC VERMELHO
16 PAINEL SOLAR JINKO JKM470N-60HL4-V TIGER NEO 470W 120 CEL. N TYPE MONO 21,78% EFICIENCIA
2 STAUBLI CONECTOR MC4 32.0016+17P0002 - 02 PARES DE CONECTORES MC4
