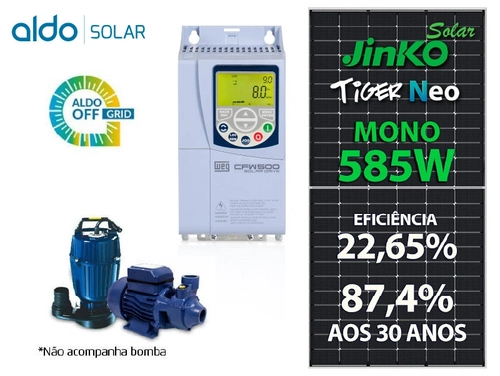

Gerador De Energia Solar Drive Para Motobomba Sem Estrutura Motobomba Geb 8,19kwp Jinko Tiger Neo Mono 585w Cfw500 Mppt
Ref.: A302464-1O
Gerador De Energia Solar Drive Para Motobomba Sem Estrutura Motobomba Geb 8,19kwp Jinko Tiger Neo Mono 585w Cfw500 Mppt
R$ 13.593,22
ou 12x de R$ 1.493,42 no cartão
Descrição
Desenvolvido para acionamento de bombas centrífugas e submersas, o CFW500 Solar Drive transforma a energia solar proveniente dos módulos fotovoltaicos, em energia hidráulica, oferecendo excelente rendimento e maximizando o funcionamento do sistema. Dispõe ainda de controle automático de partida e parada da bomba, de acordo com a energia fotovoltaica disponível, além de controle de pressão.
A função do CFW500 em sistemas fotovoltaicos de bombeamento de água é converter energia gerada pelos módulos fotovoltaicos na forma alternada, e aplicar esta energia no acionamento de bombas de água, conforme Bloco diagrama de um sistema fotovoltaico de bombeamento de água.
Aplicações:
• Irrigação de cultivos
• Abastecimento de água para residências rurais
• Abastecimento de água para bebedouro animal
• Movimentar água de cisterna para caixa d‘água
• Transportar a água de poços artesianos para caixas d’água
| INFORMAÇÕES TÉCNICAS DO PAINEL |
Dados elétricos
Potência no ponto máximo de potência - 585W
Tensão no ponto máximo de potência - 43,53V
Corrente no ponto máximo de potência - 13,44A
Tensão em Circuito Aberto - 52,47V
Corrente de Curto Circuito - 14,07A
Eficiência = 22,65%
Tolerância de potencias positiva 0~+3%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)
Características de temperatura
Coeficiente de temperatura (Pmax) -0.29% / °C
Coeficiente de temperatura (Voc) -0.25% / °C
Coeficiente de temperatura (Isc) 0.046% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A
Dados mecânicos
Formato 2278 mm × 1134 mm × 35 mm (incluindo a estrutura)
Peso 27kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula N-Type monocristalina
Caixa de junção Classe de proteção IP68
| INFORMAÇÕES TÉCNICAS DO INVERSOR |
- Rastreamento do ponto de máxima potência
- Controle de tensão CC e pressão simultânea, com até 4 portas selecionáveis mediante entradas digitais
- Contador de horas de funcionamento e kWh produzidos
- Função dormir/despertar
- Possibilidade de alimentação através do gerador de corrente alternada ou de tensão de rede
- Controle escalar ou vetorial
- Diferentes módulos de E/S e comunicação para se adaptar a diversas exigências
- Comunicação Modbus-RTU através de RS485 de série
- Pode operar em sistemas off-grid
Dados elétricos de entrada CC:
• Tensão máx. de entrada: 810Vcc
• Tensão de funcionamento: 450-760Vcc
Dados elétricos de saída CA (motor):
• Potência nomina: 5cv ou 3,7kW
• Tensão de alimentação: Trifásico 380V
• Corrente nominal: 10A
Como dimensionar o Sistema de Bombeamento Solar:
CLIQUE AQUI PARA OBTER MAIS DETALHES
Instalação dos Painéis:
• 1 x arranjo de 14 painéis ligados em série
- A tensão máxima de curto-circuito da série deve ser menor que 410Vcc e a mínima superior a 200Vcc
O gerador de energia fotovoltaico de 8,19 kWp é composto por:
1 INVERSOR SOLAR DRIVE BOMBA WEG 14039040 CFW500 SMART MPPT TRIFASICO 380V 5CV CENTRIFUGA OU SUBMERSA
1 STRING BOX MERZ DEHN MSB-244-16-1000-MDM-BC 4 ENTRADAS E 4 SAIDAS MC4 1005V (2 MPPTS)
2 STAUBLI CONECTOR MC4 32.0016+17P0002 - 02 PARES DE CONECTORES MC4
25 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL 25 PRETO
25 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL 25 VERMELHO
14 PAINEL SOLAR JINKO JKM585N-72HL4-V TIGER NEO 585W 144 CEL. N TYPE MONO 22,65% EFICIENCIA /> />
