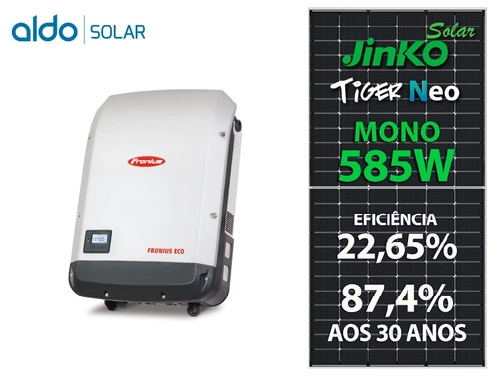

Gerador De Energia Solar Fronius Colonial Solar Group Fronius Gf 94,77kwp Jinko Tiger Neo Mono 585w Eco 25kw 1mppt Trif
Ref.: A303170-3O
Gerador De Energia Solar Fronius Colonial Solar Group Fronius Gf 94,77kwp Jinko Tiger Neo Mono 585w Eco 25kw 1mppt Trif
R$ 188.436,44
ou 12x de R$ 20.702,58 no cartão
Descrição
Gerador de Energia Fotovoltaico com potência de 94,77 kWp
|INFORMAÇÕES TÉCNICAS DO PAINEL|
Principais recursos do Painel:
Tecnologia Multi Busbar: Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.
Resistência PID: Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado econtrole de materiais.
Durabilidade contra condições ambientais extremas: Alta resistência à névoa de sal e amônia.
Melhor garantia na geração: Garantia do produto de 12 anos, garantia de potência linear de 87,4% aos 30 anos.
Certificações: Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018 - Produtos com certificação IEC61730, IEC61215
Dados elétricos
Potência no ponto máximo de potência - 585W
Tensão no ponto máximo de potência - 43,53V
Corrente no ponto máximo de potência - 13,44A
Tensão em Circuito Aberto - 52,47V
Corrente de Curto Circuito - 14,07A
Eficiência = 22,65%
Tolerância de potencias positiva 0~+3%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)
Características de temperatura
Coeficiente de temperatura (Pmax) -0.29% / °C
Coeficiente de temperatura (Voc) -0.25% / °C
Coeficiente de temperatura (Isc) 0.046% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A
Dados mecânicos
Formato 2278 mm × 1134 mm × 35 mm (incluindo a estrutura)
Peso 27kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula N-Type monocristalina
Caixa de junção Classe de proteção IP68
|INFORMAÇÕES TÉCNICAS DO INVERSOR|
4210056040 ECO 25.0.3-S
O trifásico Fronius Eco possui categorias de potência e 25,0 kW e preenche perfeitamente todos os requisitos de
instalações de grande escala. Graças ao seu baixo peso e o sistema de montagem SnapINverter, este dispositivo é
transformador pode ser instalado rapido e facilmente dentro de casa ou ao ar livre. Esta gama inversor estabelece novos
padrões com a sua classe de proteção IP 66.
DADOS DE ENTRADA:
Área de tensão MPP 580 - 850 V CC
Tensão máx. de entrada:(a 1000 W/m² / -10 °C na marcha lenta): 1000 V CC
Tensão mín. de entrada 580 V CC
Corrente máx. de entrada :44,2 A
Max. conjunto corrente curto-circuito 66.3 A
MPP 1
Corrente máx. de curto-circuito dos módulos solares (I SC PV ): 66,3 A
Corrente máx. de retorno 4) 48 A (RMS) 5)
DADOS DE SAÍDA:
Potência nominal de saída (P nom ) 25.000VA
Potência máx. de saída 25.000 W
Tensão nominal da rede 3 ~ NPE 220/230 V / 380/400 V (TRIFASICO 380V)
Tensão mín. da rede 150 V / 260 V
Tensão máx. da rede 275 V / 477 V
Corrente nominal de saída a 220 / 230 V 37,9 / 36,2 A
Corrente máx. de saída 38 A
Frequência nominal 50 / 60 Hz 1)
Fator de distorção < 2 %
Fator de potência Cos Phi 0 - 1 ind./cap. 2)
DADOS GERAIS:
Grau de eficiência máxima 98 %
Europ. Grau de eficiência U DCmin / U DCnom / U D-Cmax 97,99 / 97,47 / 97,07 %
Consumo próprio durante a noite W E VA
Refrigeramento Ventilação forçada regulada
Grau de proteção IP 66
Dimensões a x l x c 725 x 510 x 225 mm
Peso (versão light) 35,69 kg (35,44 kg)
Temperatura ambiente admissível - 25 °C - +60 °C
Umidade do ar admissível 0 - 100 %
Classe de emissão EMV A
Categoria de sobretensão CC / CA 2 / 3
Grau de poluição 2
Emissão de ruídos dB(A) (ref. 1pW)
Dispositivos de proteção
Medição do isolamento CC integrado
Comportamento na sobrecarga CC Deslocamento do ponto operacional, limitação de potência
Separador CCintegrado
Proteção contra sobretensão CC integrado
RCMU integrado
DISPOSITIVO DE PROTEÇÃO
Medição de isolamento CC Sim
Comportamento de sobrecarga Mudança de ponto de operação, limitação de potência
Disjuntor CC Sim
Porta-fusíveis de suporte integrado Sim (Fusível não incluso)
*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS
Área minima necessária - #AREA# m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
3 arranjos de 18 Painéis em série para cada inversor.
Trilhos para fixaçãodos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm
Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tie ou conectado à rede.
***Reduza sua conta de energia pagando somente a tarifade manutenção da operadora.
O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol
Qual é a diferença entre kW e kWhnos geradores?
kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.
Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).
Atenção os geradores tem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.
Quanto esse gerador pode gerar de energia?
Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico
Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês
***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²
:
O gerador de energia fotovoltaico de 94,77 kWp é composto por:
3 INVERSOR SOLAR FRONIUS 4210056040 ECO 25KW TRIFASICO 380V MPPT PROTECAO DPS WIFI
41 ESTRUTURA SOLAR GROUP ASMTC240X000MD04 4 PAINEIS FIXADOR GANCHO TELHA COLONIAL SMART
600 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL200 PRETO
600 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC VERMELHO RL200 VERMELHO
41 ESTRUTURA SOLAR GROUP KSMTC240X815MD04 2 PARES PERFIL SMART-X 2,40M
36 FUSIVEL A832200710 PV FUSIVEL 10X38 20A/1100VDC
15 STAUBLI CONECTOR MC4 32.0016+17P0002 - 02 PARES DE CONECTORES MC4
162 PAINEL SOLAR JINKO JKM585N-72HL4-V TIGER NEO 585W 144 CEL. N TYPE MONO 22,65% EFICIENCIA
Regulamentação:
A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.
LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à
