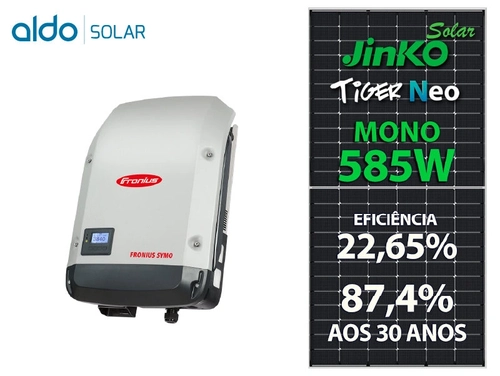

Gerador De Energia Solar Fronius Ondulada Romagnole Fronius Gf 16,38kwp Jinko Tiger Neo Mono 585w Symo 15kw 2mppt Trif 3
Ref.: A302995-4O
Gerador De Energia Solar Fronius Ondulada Romagnole Fronius Gf 16,38kwp Jinko Tiger Neo Mono 585w Symo 15kw 2mppt Trif 3
R$ 38.460,89
ou 12x de R$ 4.225,51 no cartão
Descrição
Gerador de Energia Fotovoltaico com potência de 16,38 kWp
|INFORMAÇÕES TÉCNICAS DO PAINEL|
Principais recursos do Painel:
Tecnologia Multi Busbar: Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.
Resistência PID: Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado econtrole de materiais.
Durabilidade contra condições ambientais extremas: Alta resistência à névoa de sal e amônia.
Melhor garantia na geração: Garantia do produto de 12 anos, garantia de potência linear de 87,4% aos 30 anos.
Certificações: Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018 - Produtos com certificação IEC61730, IEC61215
Dados elétricos
Potência no ponto máximo de potência - 585W
Tensão no ponto máximo de potência - 43,53V
Corrente no ponto máximo de potência - 13,44A
Tensão em Circuito Aberto - 52,47V
Corrente de Curto Circuito - 14,07A
Eficiência = 22,65%
Tolerância de potencias positiva 0~+3%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)
Características de temperatura
Coeficiente de temperatura (Pmax) -0.29% / °C
Coeficiente de temperatura (Voc) -0.25% / °C
Coeficiente de temperatura (Isc) 0.046% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A
Dados mecânicos
Formato 2278 mm × 1134 mm × 35 mm (incluindo a estrutura)
Peso 27kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula N-Type monocristalina
Caixa de junção Classe de proteção IP68
|INFORMAÇÕES TÉCNICAS DO INVERSOR|
FRONIUS SYMO 15.0-3 M
Máxima flexibilidade para as aplicações do futuro inversor 15Kwp Fronius Symo é o inversor trifásico para os sistemas de todos os tamanhos. A alta tensão do sistema , a larga faixa de tensão de entrada e dois rastreadores MPP garantem a máxima flexibilidade na concepção do sistema. A interface padrão para a internet via Wi-Fi ou Ethernet e a facilidade de integração de componentes de terceiros fazem do Fronius Symo um dos inversores mais comunicativos no mercado.
DADOS DE ENTRADA
Máx. corrente de entrada 33.0 A / 27.0 A
Corrente Máxima de Currto Circuito 49.5 A / 40.5 A
Tensão Minima de entrada 200 V
Feed-em tensão inicial 200 V
Tensão nominal de entrada 600 V
Tensão Maxima de entrada (UDC max) 1000 V
MPP voltage range (U mpp min - U mpp max ) 370 - 800V
Numero de rastreadores MPP - 2
Número de ligações CC 3 + 3
DADOS DE SAÍDA
Saída Nominal 15.000 W
Potência de saída máx. 15.000 VA
Corrente de saídamax. 32A
Grid de conexão 3-NPE 400 V / 230 V or 3~NPE 380 V / 220 V
Tensão de saída min. 150 V
Tensão de saída max 275 V
Frequencia 50/60 Hz
Faixa de frequencia 45 - 65 Hz
Fator de distorção < 2%
Fator de Potência 0 - 1 ind. / cap.
DADOS GERAL:
Dimensões (altura x largura x profundidade) 725 x 510 x 225 mm
Peso 43.4 Kg
Grau de Proteção IP 66
Classe de Proteção 1
Categoria de sobretensão (DC / AC) 2 / 3
Consuno Noturno < 1 W
Conceito retificador - Sem Transformador
Resfriamento Refrigeração de ar controlado
Instalação Montagem interna e externa
Faixa de temperatura ambiente -25°C to +60°C
Umidade relativa permitida 0 % a 100 %
Tecnologia de conexão de rede: 6x DC+ und 6x DC- screw terminals 2.5 - 16 mm
Principaltecnologia de conexão: 5-pole AC screw terminals 2.5 - 16 mm
Certificados e compliance para modelo básico: VDE 0126-1-1/A1, IEC 62109-1/-2, IEC 62116, IEC 61727, CER06-190, G83/2, VDE AR-N 4105, UNE 206007-1, SI 4777, CEI 0-21, ABNT NR 16149
EFICIÊNCIA:
Max. Eficiência: 98,0%
Eficiencia Europeia (?EU) : 97,7%
MPP adaptação eficiente: > 99.9 %
DISPOSITIVO DE PROTEÇÃO
Medição de isolamento CC: sim
Comportamento de sobrecarga: Mudança do ponto de operação, limitação da produção
Disjuntor CC: sim
INTERFACES
WLAN / Ethernet LAN: Fronius Solar.web / Fronius Solar.web, Fronius Modbus TCP, JSON
6 entradas ou 4 digital in/out : Interface com receptor de telecomando
USB (A socket) : Para entradas USB
2x RS422 (RJ45 socket) : Fronius Solar Net, protocolo In terface
Saída de Sinal : Gerenciamento de energia (saída de relé livre de potencial)
Datalogger and Webserver: integrado.
*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINÉIS
Área minima necessária - #AREA# m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
1 arranjo de 14 Painéis na MPPT 1
1 arranjo de 14 Painéis na MPPT 2
Trilhos para fixação dos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm
Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tie ou conectado à rede.
***Reduza sua conta de energia pagando somente a tarifade manutenção da operadora.
O gerador de energia fotovoltaico é um dispositivo que convertea energia do sol em energia elétricapara ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol
Qual é a diferença entre kW e kWh nos geradores?
kW capacidade máxima de produção kWh éaquantidade de energia produzida/consumida por hora.
Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).
Atenção os geradorestemsua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.
Quanto esse gerador pode gerar de energia?
Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico
Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês
***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²
O gerador de energia fotovoltaico de 16,38 kWp é composto por:
1 INVERSOR SOLAR FRONIUS 4210052 SYMO 15KW TRIFASICO 380V 2 MPPT MONITORAMENTO
1 STRING BOX MERZ DEHN MSB-244-16-1000-MDM-BC 4 ENTRADAS E 4 SAIDAS MC4 1005V (2 MPPTS)
7 ESTRUTURA SOLAR ROMAGNOLE 412135 RS-327 2 PARES PERFIL DE ALUMINIO 2,40 M 4 PAINEIS PRATIC LITE
7 ESTRUTURA SOLAR ROMAGNOLE 412212 RS-227 KIT FIXACAO Z 4 PAINEIS TELHA ONDULADA ZINCO
6 STAUBLI CONECTOR MC4 32.0016+17P0002 - 02 PARES DE CONECTORES MC4
100 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL100 PRETO
100 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL100 VERMELHO
28 PAINEL SOLAR JINKO JKM585N-72HL4-V TIGER NEO 585W 144 CEL. N TYPE MONO 22,65% EFICIENCIA
Regulamentação:
A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e ou
