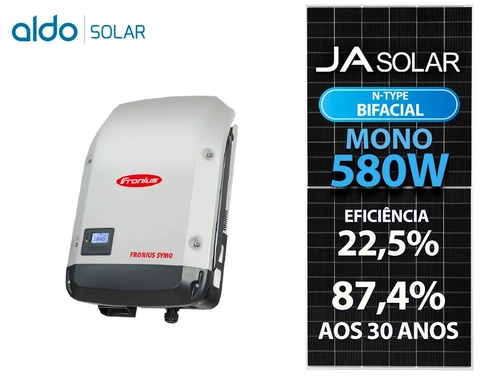

Gerador De Energia Solar Fronius Sem Estrutura Fronius Gf 16,24kwp Ja Deep Blue 580w Bif N-type Symobr 15kw 1mppt Trif 220v
Ref.: A302555-4O
Gerador De Energia Solar Fronius Sem Estrutura Fronius Gf 16,24kwp Ja Deep Blue 580w Bif N-type Symobr 15kw 1mppt Trif 220v
Ooopss!
Este produto está temporariamente indisponível.
Descrição
Gerador de Energia Fotovoltaico com potência de 16,24 kWp
|INFORMAÇÕES TÉCNICAS DO PAINEL|
Principais recursos do Painel
Tecnologia Multi Busbar: Fabricado com células PERC 11BB, a configuração half-cell dos modulos oferece vantagens de maior geração de potência, melhor performance em temperatura, redução dos efeitos dos efeitos de sombreamento na geração de energia, menor risco de hot spot, e maior tolerância para cargas mecânicas.
Melhor Garantia na Geração: Garantia do produto de 12 anos, garantia de potência linear de 30 anos.
Certificações: De Fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018 - Produtos com certificação IEC TS 62941, IEC TS 62615, IEC 61730, UL 61215, UL 61730.
Dados elétricos
Potência no ponto máximo de potência - 580W
Tensão no ponto máximo de potência - 44,02V
Corrente no ponto máximo de potência - 13,84A
Tensão em Circuito Aberto - 44,02V
Corrente de Curto Circuito - 14,23A
Eficiência = 22,5%
Tolerância de potencias positiva 0~+5W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)
Características de temperatura
Coeficiente de temperatura (Pmax) -0.30% / °C
Coeficiente de temperatura (Voc) -0.260% / °C
Coeficiente de temperatura (Isc) 0.046% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A
Dados mecânicos
Tensão Máxima do Sistema 1500V
Formato 2278 mm × 1134 mm × 30 mm (incluindo a estrutura)
Peso 31,8 kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula PERC 11BB monocristalina
Caixa de junção Classe de proteção IP68
|INFORMAÇÕES TÉCNICAS DO INVERSOR|
O inversor Fronius Symo Brasil de 15,0 kW é o inversor solar trifásico compacto, ideal para aplicações comerciais com conexão a rede 220/127V.
Os modelos SnapINverter tem uma enorme quantidade de recursos totalmente integrados. O suporte de montagem articulado e o inversor leve proporcionam uma instalação simplificada que pode ser realizada em menos de 15 minutos.
Vários recursos líderes de mercado estão disponíveis ou já integrados no Fronius Symo Brasil, incluindo interfaces para monitoramento contínuo e registro de dados, Wi-Fi, Sun-Spec e ModBus, além da inovadora plataforma online e móvel de monitoramento Fronius Solar. Web.
DADOS DE ENTRADA
Potência PV recomendada (kWp) 12.0 - 19.5
Máx. corrente de entrada (Idc):50.0 A
Máx. corrente do conjunto curto circuito (1.5 * Idcmax) 75.0 A
Faixa de tensão da operação 350 - 800 V
Máx. tensão de entrada - 1000 V
Tensão nominal de entrada 325 V
MPP- Alcance de voltagem 350 - 800 V
Número deMPPT1
DADOS DE SAÍDA
Máx. potência de saída 15000 VA
Máx. corrente de saída 41.6 A
Conexão Grid (U ac,r ) 3-NPE 208~240V (TRIFASICO 220V)
Máx. eficiência 97.3 %
CEC eficiência 96.5 %
Frequencia 60 HZ
Distorção Harmônica Total < 3.5 %
Fator de Potência 0-1 ind./cap.
DADOS GERAIS
Dimensões (Peso):20.1 x 28.5 x 8.9 inches
Grau de Proteção NEMA 4X
Consumo noturno < 1.0 W
Design do inversor Sem transformador
Resfriamento Refrigeração de ar condicionado
Instalação Montagem interna e externa
Faixa de temperatura ambiente -40 - 140º F
Umidade relativa permitida 0 - 100 % (non condensing)
Terminais de conexão DC 6x DC+ and 6x DC- screw terminals for copper (solid / stranded / line stranded) or aluminum (solid / stranded)
Terminais de conexão AC Screw terminals 14-6 AWG
Certificados de conformidade:UL 1741-2010, UL 1998 (for functions: AFCI, GFDI and isolation monitoring), IEEE 1547-2003, IEEE 1547.1-2008,ANSI/IEEE C62.41, FCC Part 15 A E B, NEC Article 690, C22. 2 No. 107.1-01(September 2011), UL 1699B Issue 2-2013, CSA TIL M-07 Issue 1-2013
*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINÉIS
Área minima necessária - #AREA# m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
2 arranjos de 14 Painéis em série na MPPT
Trilhos para fixação dos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm
Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tie ou conectado à rede.
***Reduza sua conta de energia pagando somente a tarifade manutenção da operadora.
O gerador de energia fotovoltaico é um dispositivo que convertea energia do sol em energia elétricapara ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol
Qual é a diferença entre kW e kWh nos geradores?
kW capacidade máxima de produção kWh éaquantidade de energia produzida/consumida por hora.
Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).
Atenção os geradorestemsua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.
Quanto esse gerador pode gerar de energia?
Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico
Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês
***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²
O gerador de energia fotovoltaico de 16,24 kWp é composto por:
1 INVERSOR SOLAR FRONIUS 4210052840 SYMO BRASIL 15KW TRIFASICO 220V MPPT MONITORAMENTO
100 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL200 PRETO
100 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC VERMELHO RL200 VERMELHO
1 STRING BOX MERZ DEHN MSB-244-16-1000-MDM-BC 4 ENTRADAS E 4 SAIDAS MC4 1005V (2 MPPTS)
6 STAUBLI CONECTOR MC4 32.0016+17P0002 - 02 PARES DE CONECTORES MC4
28 PAINEL SOLAR JA JAM72D40-580/MB 580W DEEP BLUE 144 BIFACIAL 22,5% EFICIENCIA
Regulamentação:
A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.
LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra un
