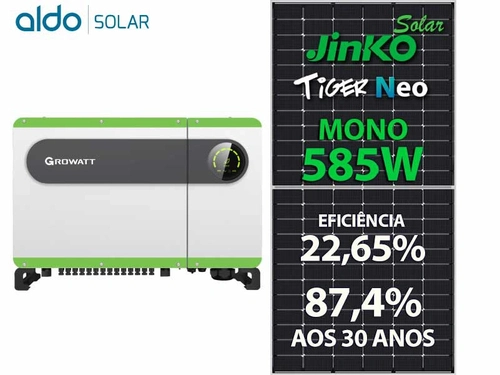

Gerador De Energia Solar Growatt Sem Estrutura Growatt Gf 105,30kwp Jinko Tiger Neo Mono 585w Max 75kw 7mppt Trif 380v
Ref.: A288722-4O
Gerador De Energia Solar Growatt Sem Estrutura Growatt Gf 105,30kwp Jinko Tiger Neo Mono 585w Max 75kw 7mppt Trif 380v
R$ 148.858,49
ou 12x de R$ 16.354,34 no cartão
Descrição
Gerador de Energia Fotovoltaico com potência de 105,3 kWp
|INFORMAÇÕES TÉCNICAS DO PAINEL|
Principais recursos do Painel:
Tecnologia Multi Busbar: Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.
Resistência PID: Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado econtrole de materiais.
Durabilidade contra condições ambientais extremas: Alta resistência à névoa de sal e amônia.
Melhor garantia na geração: Garantia do produto de 12 anos, garantia de potência linear de 87,4% aos 30 anos.
Certificações: Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018 - Produtos com certificação IEC61730, IEC61215
Dados elétricos
Potência no ponto máximo de potência - 585W
Tensão no ponto máximo de potência - 43,53V
Corrente no ponto máximo de potência - 13,44A
Tensão em Circuito Aberto - 52,47V
Corrente de Curto Circuito - 14,07A
Eficiência = 22,65%
Tolerância de potencias positiva 0~+3%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)
Características de temperatura
Coeficiente de temperatura (Pmax) -0.29% / °C
Coeficiente de temperatura (Voc) -0.25% / °C
Coeficiente de temperatura (Isc) 0.046% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A
Dados mecânicos
Formato 2278 mm × 1134 mm × 35 mm (incluindo a estrutura)
Peso 27kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula N-Type monocristalina
Caixa de junção Classe de proteção IP68
|INFORMAÇÕES TÉCNICAS DO INVERSOR|
Principais Caracteristicas:
- 7 MPPTs
- Diagnóstico inteligente
- Alta eficiência de até 98.8%
- Conexão Wifi
- Monitoramento por String
- SPD Tipo II CA e CC inclusos.
Dados de entrada:
Tensão máx. de entrada 1100 VCC
Área de tensão MPP 195~1000 VCC
Tensão nominal de entrada 600 VCC
Corrente DC máxima por MPPT 25A
Rastreadores de MPPT 7
Numeros de arranjospor MPPT 2
Dados de saída
Potência nominal de saída 75KW
Tensão nominal trifasico 380V (3NPE)
Frequência nominal 60Hz
Faixa de frequência 54~65
Corrente máx. de saída 112.7A
Eficiência máxima 98.8%
THDi <3%
Dispositivos de proteção
Proteção contra polaridade reversa CC
- Interruptor CC
- Proteção de sobretensão CC
- Proteção de sobrecorrente de saída
- Monitoramento de falta de terra
- Monitoramento da rede eletrica
*DIMENSIONAMENTO PARAINSTALAÇÃO DOSPAINEIS
Área minima necessária - #AREA# m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
2 Arranjos de 16 Paineis em série na MPPT1
2 Arranjos de 16 Paineis em série na MPPT2
2 Arranjos de 16 Paineis em série na MPPT3
2 Arranjos de 14 Paineis em série na MPPT4
2 Arranjos de 14 Paineis em série na MPPT5
2 Arranjos de 14 Paineis em série na MPPT6
Trilhos para fixação dos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm
Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tie ou conectado à rede.
***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.
O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumentoda conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol
Qual é a diferença entre kW e kWh nos geradores?
kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.
Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).
Atenção os geradores tem sua capacidade de geração de acordo com incidênciade irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.
Quanto esse gerador pode gerar de energia?
Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico
Tamanho de Gerador - Kw * Incidência de irradiação Solar da regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês
***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²
::
O gerador de energia fotovoltaico de 105,3 kWp é composto por:
1 INVERSOR SOLAR GROWATT ON GRID MAX75KTL3-LV 75KW TRIFASICO 380V 7MPPT 14 ENTRADAS MONITORAMENTO
500 CABO SOLAR 2K SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC PRETO
500 CABO SOLAR 2K SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC VERMELHO
15 STAUBLI CONECTOR MC4 32.0016+17P0002 - 02 PARES DE CONECTORES MC4
180 PAINEL SOLAR JINKO JKM585N-72HL4-V TIGER NEO 585W 144 CEL. N TYPE MONO 22,65% EFICIENCIA
Regulamentação:
A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.
LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamentoda Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.
