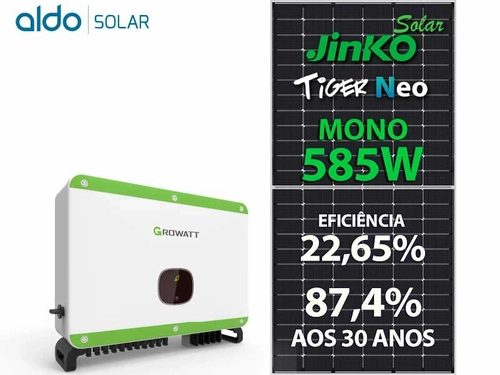

Gerador De Energia Solar Growatt Sem Estrutura Growatt Gf 35,10kwp Jinko Tiger Neo Mono 585w Mac 30kw 3mppt Trif 220v
Ref.: A275185-9O
Gerador De Energia Solar Growatt Sem Estrutura Growatt Gf 35,10kwp Jinko Tiger Neo Mono 585w Mac 30kw 3mppt Trif 220v
R$ 60.314,69
ou 12x de R$ 6.626,48 no cartão
Descrição
Gerador de Energia Fotovoltaico com potência de 35,1 kWp
|INFORMAÇÕES TÉCNICAS DO PAINEL|
Principais recursos do Painel:
Tecnologia Multi Busbar: Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.
Resistência PID: Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado econtrole de materiais.
Durabilidade contra condições ambientais extremas: Alta resistência à névoa de sal e amônia.
Melhor garantia na geração: Garantia do produto de 12 anos, garantia de potência linear de 87,4% aos 30 anos.
Certificações: Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018 - Produtos com certificação IEC61730, IEC61215
Dados elétricos
Potência no ponto máximo de potência - 585W
Tensão no ponto máximo de potência - 43,53V
Corrente no ponto máximo de potência - 13,44A
Tensão em Circuito Aberto - 52,47V
Corrente de Curto Circuito - 14,07A
Eficiência = 22,65%
Tolerância de potencias positiva 0~+3%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)
Características de temperatura
Coeficiente de temperatura (Pmax) -0.29% / °C
Coeficiente de temperatura (Voc) -0.25% / °C
Coeficiente de temperatura (Isc) 0.046% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A
Dados mecânicos
Formato 2278 mm × 1134 mm × 35 mm (incluindo a estrutura)
Peso 27kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Célula N-Type monocristalina
Caixa de junção Classe de proteção IP68
|INFORMAÇÕES TÉCNICAS DO INVERSOR|
Principais Caracteristicas:
- 3 MPPTs
- DPS Tipo II CC e CA
- Tecla sensível ao toque e display OLED
- Monitoramento incluso
- Alta eficiência 98.8%
Dados de entrada:
Tensão máx. de entrada 1100 VCC
Área de tensão MPP 200~1000 VCC
Tensão nominal de entrada 360 VCC
Corrente DC máxima por string 52A
Rastreadores de MPPT 3
Números de arranjos por MPPT 4
Dados de saída
Potência nominal de saída 30KW
Tensão nominal trifásico 127/220V (3NPE)
Frequência nominal 50/60Hz
Corrente máx. de saída 87.4A
Eficiência máxima 98.8%
THDi <3%
Dispositivos de proteção
- Proteção contra polaridade reversa CC
- Interruptor CC
- Proteção de sobretensão CC/CA tipo II
- Monitoramento de falta à terra
- Proteção de curto-circuito de saída
- Monitoramento da rede elétrica
Geral
Faixa de temperatura operacional -25ºC...+60ºC
Emissão de ruído = 50dB (A)
Humidade relativa 0~100%
Topologia sem transformador
Resfriamento por arrefecimento inteligente
Grau de proteção IP65
*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINÉIS
Área mínima necessária - #AREA# m²
Peso sobre o telhado - 18Kg/m² (com estrutura)
2 Arranjos de 10 Paineis em série na MPPT1
2 Arranjos de 10 Paineis em série na MPPT2
2 Arranjos de 10 Paineis em série na MPPT3
Trilhos para fixação dos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm
Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tie ou conectado à rede.
***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.
O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol
Qual é a diferença entre kW e kWh nos geradores?
kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.
Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).
Atenção o gerador tem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.
Quanto esse gerador pode gerar de energia?
Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico
Tamanho de Gerador - Kw * Incidência de irradiação Solar das regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês
***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar das regiões do Brasil por m²
::
O gerador de energia fotovoltaico de 35,1 kWp é composto por:
400 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL200 PRETO
400 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC VERMELHO RL200 VERMELHO
1 INVERSOR SOLAR GROWATT ON GRID MAC30KTL3-XL 30KW TRIFASICO 220V 3MPPT MONITORAMENTO
6 STAUBLI CONECTOR MC4 32.0016+17P0002 - 02 PARES DE CONECTORES MC4
60 PAINEL SOLAR JINKO JKM585N-72HL4-V TIGER NEO 585W 144 CEL. N TYPE MONO 22,65% EFICIENCIA
Regulamentação:
A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.
LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo m
